彦阳BMS保护板常见故障排查与维修指南

玩电动车改装或者自己组储能电池的朋友，对彦阳BMS肯定不陌生。这板子性价比高、协议开放，用的人多，但用久了或者接线手潮，各种小毛病也跟着来。今天不整那些官方话术，就按我平时修板子的顺序，把彦阳BMS保护板最常见的几类故障捋一遍，顺带说说怎么排查、怎么修，能自己搞定的就别花冤枉钱换新。

/azsoft/776468.html

彦阳BMS 3.4.13 安卓版

类别： 手机工具 大小：23.3M 语言：中文

标签:彦阳BMS 电池管理 锂电池监控 BMS软件 电池检测

立即下载

先看通讯：连不上上位机别慌

很多人第一反应是板子坏了，其实十有八九是线或者驱动的事。先确认USB转TTL模块装没装驱动，CH340或者CP2102的驱动去官网下最新的。然后检查A、B两根通讯线有没有接反，彦阳BMS的丝印有时候印得小，拿放大镜看一眼。还有波特率，默认一般是9600或者115200，上位机里选错了照样连不上。如果这些都排除了，拿万用表量一下通讯口有没有3.3V或者5V供电，没电就是板子上的降压芯片挂了，这种直接换芯片比换板划算。

电压采集异常：某串跳变或者为0

这是彦阳BMS保护板最常出的一类问题。现象是上位机里某一路电压乱跳，或者直接显示0V。先别急着拆板，把排线拔下来，用万用表从排线端子上量电芯实际电压。如果电芯本身正常，那就是排线或者采集电阻的事。排线断股肉眼看不出来，拿手轻轻拽一下，有弹性变长的就是内部断了。采集电阻一般是100欧或者1K，测一下阻值有没有变大。还有一种情况是采集IC的滤波电容击穿，导致那一串一直偏高，这种就得热风枪吹下来换电容了。

充放电MOS管烧毁：闻着味儿就知道

板子一通电就烫手，或者直接冒烟，多半是MOS管炸了。拆开看，彦阳BMS的充放电MOS一般并联好几颗，烧的时候往往只挂一两个。先用万用表二极管档测DS之间的体二极管，正常应该有0.4V左右的压降，如果短路或者开路就是坏了。换MOS的时候注意型号要一致，别混用不同批次的，导通内阻不一样会导致均流不均，用不了多久又烧。还有栅极驱动电阻也得查，往往跟着一起挂。

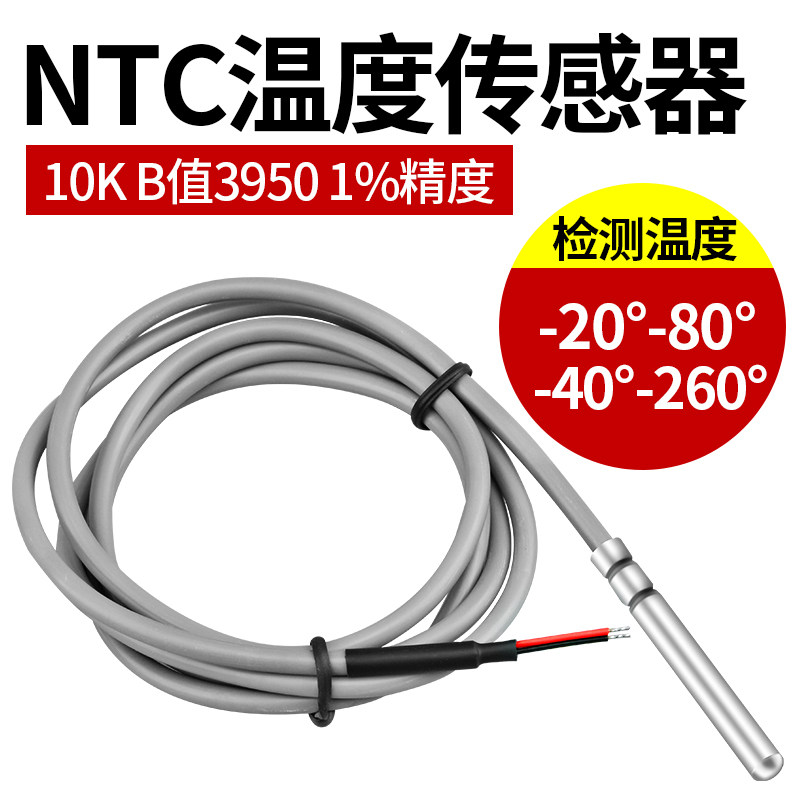

温度检测报错：NTC探头那点事

上位机显示温度异常高或者异常低，先看NTC探头插紧没有。彦阳的板子有些批次NTC接口比较松，车子一震就接触不良。拔下来量探头阻值，常温25度应该是10K左右，如果差太多就是探头坏了。还有一种情况是探头没坏但板子上的分压电阻虚焊，补焊一下就行。温度检测这路出问题，保护板会直接禁止充放电，所以别忽略。

均衡功能失效：灯不亮不代表坏了

很多人看到均衡灯不亮就以为板子坏了，其实彦阳BMS保护板的均衡策略是压差超过设定值才启动，一般默认30mV或者50mV。如果压差没到，灯就是不亮的。想测试的话，用可调电源把某一串电压调高一点，看对应通道的均衡电阻有没有发热。如果确实不均衡，先查均衡电阻有没有开路，再查均衡MOS。这部分元件小，修的时候风枪温度别太高，板子铜箔容易起皮。

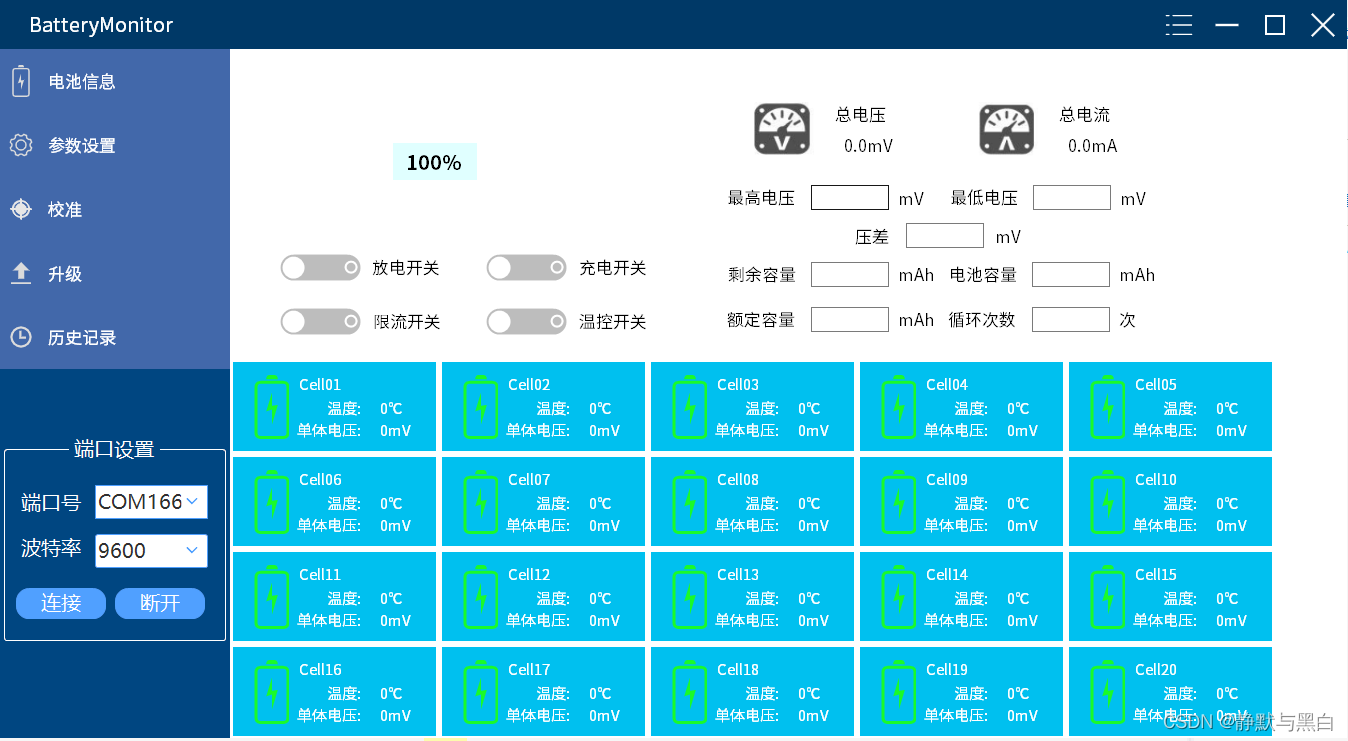

软件设置踩坑：参数乱了也报故障

有时候硬件没毛病，是上位机里参数被误改了。比如过充保护电压设成3.0V，那电池一充就保护。还有容量设置太小，放电一会儿就断。遇到莫名其妙的保护，先恢复默认参数，再一项项改。彦阳的协议兼容性不错，但不同版本上位机对参数地址定义有细微差别，升级软件之前最好把原参数截图备份。

总的来说，彦阳BMS保护板大部分故障都出在排线、MOS管和参数设置这三块。修之前先断电，量电压，别盲目拆。实在搞不定的，拍下故障现象去论坛搜一下，大概率有人遇到过。自己动手修好了，省下的钱够加好几度电了。
