最近不少学电子的朋友问我，Proteus到底怎么入门，装了软件打开一看满屏元件库直接懵了。其实我一开始也这样，折腾了好几天才搞明白基本流程。今天就把我自己的学习过程整理出来，从安装到跑通第一个仿真，再到几个实战小案例，尽量说人话，少堆术语，争取你看完就能自己动手试。顺便说一句，网上有些地方把Proteus拼成Protues，搜的时候两个都试试，资料会更多。
先搞清楚Proteus能干什么
很多人以为它就是个画电路图的工具，其实不止。Proteus最实用的地方是能把写好的单片机程序放进去跑，不用买开发板，不用焊电路，在电脑上就能看到LED亮灭、数码管跳动、按键响应。对学生党来说省了不少钱，对上班族来说调试思路也方便。它支持的芯片挺多，51、AVR、STM32、Arduino都有对应的模型库，常见的外围器件像电阻电容、数码管、LCD1602、蜂鸣器这些基本都能找到。我一开始就是拿它来验证课堂作业，后来做课设也全靠它先跑通再动手焊板子，省了很多返工的麻烦。
安装和汉化那点事
安装包网上到处都是，建议找8.9以上的版本，太老的版本元件库少，有些新芯片找不到。安装过程没什么好说的，一路下一步就行，注意安装路径别带中文，不然有时候会报奇怪的错误。汉化的话，网上有汉化补丁，但我个人建议别急着汉化，因为很多教程截图都是英文界面，你汉化了反而对不上。常用的菜单就那么几个，用两天就熟了。另外提醒一下，Win11系统有时候装完打不开，右键属性里设置一下兼容模式为Win7，基本能解决。
新建工程和找元件
打开软件后点新建工程，一路默认就行。关键是左边那个元件选择按钮，点P进入元件库搜索。这里有个小技巧，搜元件的时候用英文关键词，比如搜LED就输LED-RED，搜按键就输BUTTON，搜单片机输AT89C51。找到后双击加到左边列表里，然后拖到工作区。电源和地不用自己画，左边工具栏有终端模式，里面直接选POWER和GROUND。我第一次用的时候傻乎乎地画电池符号，后来才知道有现成的。
画一个最简单的LED闪烁电路

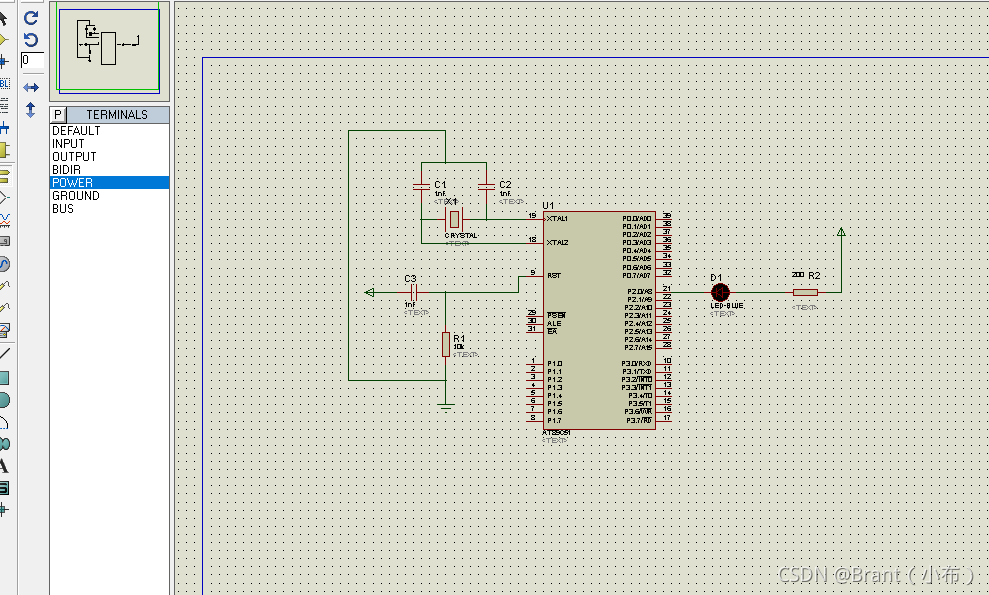

拿51单片机举例，放一个AT89C51，一个LED-RED，一个电阻，再加电源和地。LED正极接电阻再接单片机某个IO口，负极接地。然后在Keil里写一段最简单的延时闪烁程序，编译生成hex文件。回到Proteus双击单片机，在Program File里加载那个hex，晶振频率填11.0592或者12都行。点左下角运行按钮，如果电路没问题，LED就开始闪了。第一次看到自己画的电路跑起来，那个感觉还是挺爽的。如果没反应，先检查电源接没接、LED方向有没有反、hex加载对不对，这几个地方最容易出错。
几个新手常踩的坑
第一个坑是元件引脚方向，LED和二极管分正负极，接反了不亮。第二个坑是电源网络，Proteus里电源和地是隐藏网络，不用连线但必须放终端。第三个坑是仿真速度，有时候程序跑得太快或者太慢，可以在系统设置里调一下仿真时钟频率。第四个坑是数码管，共阴共阳选错了显示乱码，这个我当初卡了半天。还有一点，Proteus和Keil要配合用，不是所有程序都能直接跑，涉及到硬件寄存器的操作有时候仿真结果和实物有差异，别太较真，仿真主要是验证逻辑。
进阶一点的小案例

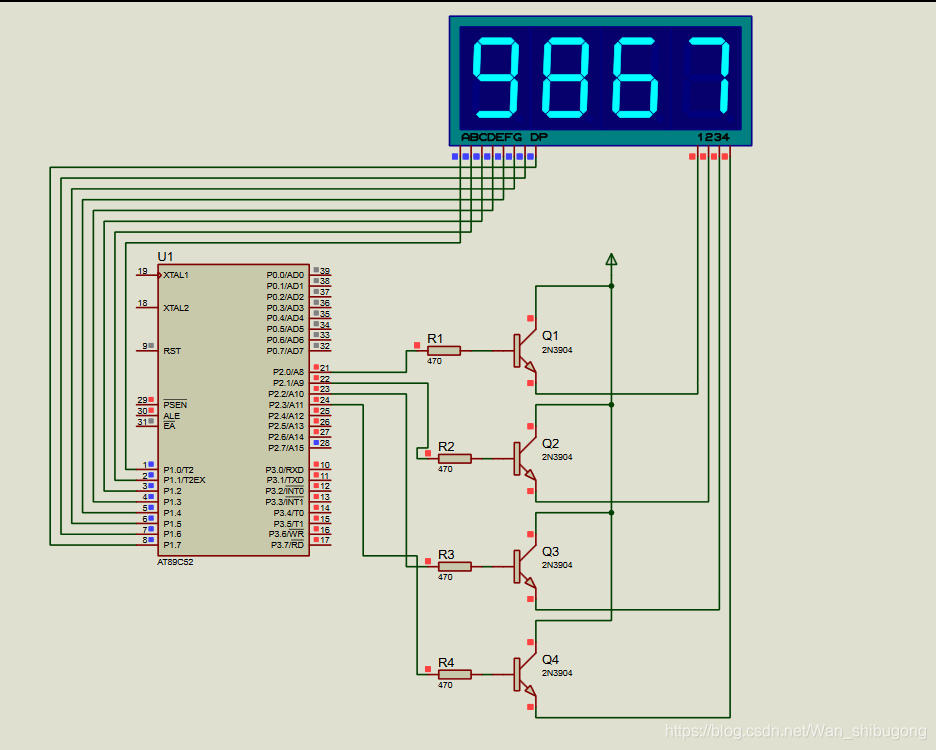

等你把LED跑通了，可以试试数码管动态扫描、按键控制、LCD1602显示。我当初做的一个小项目是按键控制数码管加减，电路不复杂但把IO口输入输出、消抖、显示刷新都练了一遍。再往后可以玩中断、定时器，Proteus里都能仿真出来。如果你学的是STM32，Proteus也有对应的库，不过配置稍微麻烦一点，建议先把51玩熟了再过渡。总之这个软件上手不难，难的是坚持把一个个小电路画完跑通，积累下来你的电路设计和调试能力会提升很快。
好了，以上就是我整理的Proteus入门到实战的一些经验，没有什么高深的东西，都是自己一步步试出来的。你跟着走一遍，基本就能独立做简单的仿真了。后面遇到问题多搜搜论坛，很多坑别人都踩过。希望这篇教程能帮你少走点弯路。
