最近不少朋友问我，Mac上想画个简单的电路图、做个面包板接线示意，有没有不花钱又顺手的工具。说实话这类需求挺常见的，学生做课设、创客搞小项目、甚至老师备课画示意图都用得上。Fritzing for Mac 开源电子电路原型设计软件就是我这两年一直在用的一个，免费开源，界面不算精致但胜在直观，今天就把我从下载安装到导出文件的全过程聊一遍，顺便说说踩过的坑，省得你走弯路。
这软件到底是干嘛的，适合谁用

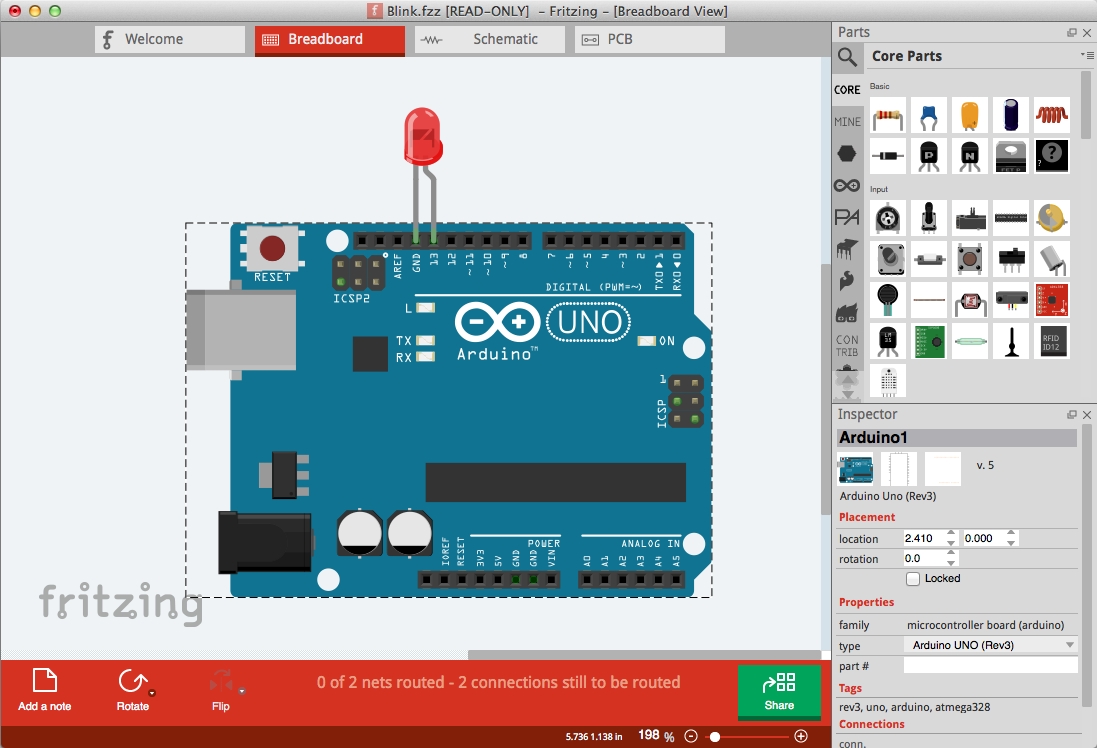

简单讲，Fritzing for Mac 开源电子电路原型设计软件把电路设计分成了三个视图：面包板视图、原理图视图和PCB视图。面包板视图最讨喜，你拖一个Arduino板子出来，再拖几个电阻LED，照着实物样子连线，画出来的图跟真接线的样子几乎一样，拿去给同学看或者放报告里特别直观。原理图视图就是标准的电路符号连线，PCB视图能排版做板。适合的人群很明确：电子相关专业的学生、刚入门的创客爱好者、需要画示意图的老师，还有像我这种偶尔做点小玩具的业余选手。真要拿它做复杂多层板那不合适，但日常原型设计够用了。
Mac上怎么装，注意别下错版本

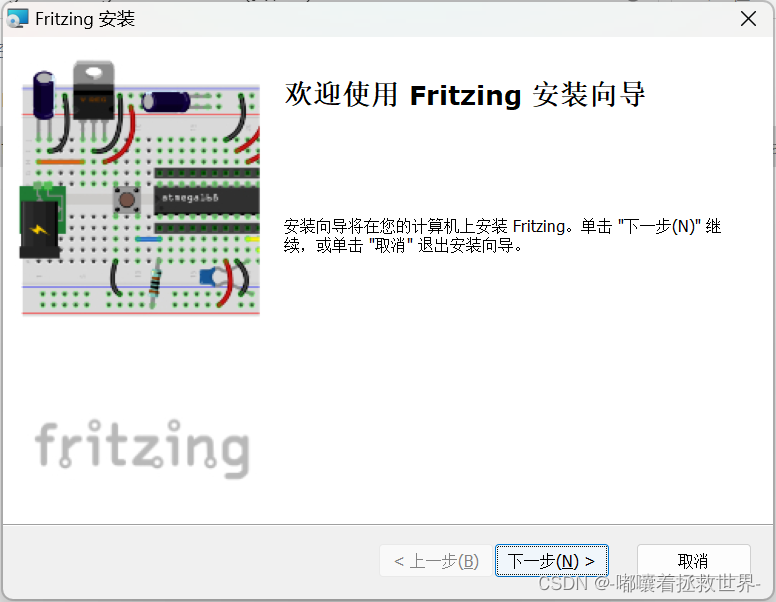

官网直接搜Fritzing就能找到下载页，Mac版是dmg包，拖进应用程序文件夹就行。这里有个坑要提醒：网上有些第三方站点的安装包版本很老，装完打开会提示各种错误，建议认准官网最新稳定版。另外第一次打开可能会被系统拦一下，去系统设置里隐私与安全性那里点仍要打开就好，不是病毒别慌。装好之后界面是英文的，其实常用功能就那几个按钮，用两天就熟了，实在不习惯可以找找社区汉化包，但我不太推荐，版本一更新容易出问题。
画第一个电路，从拖元件开始

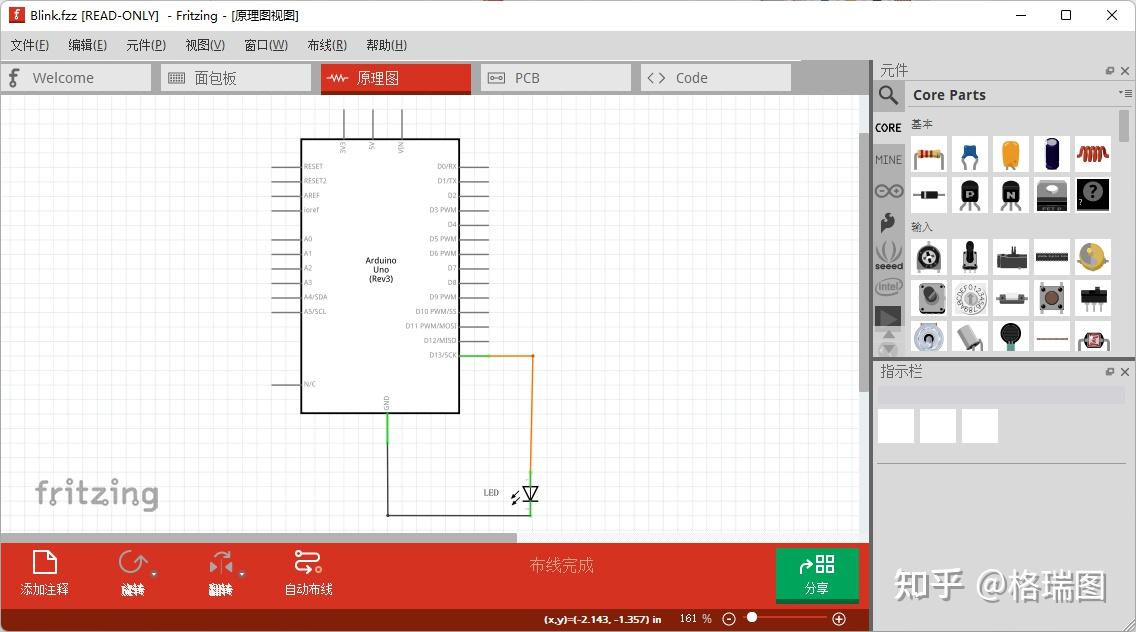

打开软件新建项目，右边有个元件库，分类挺全的，核心元件、微控制器、无源器件都在里面。我一般先搜关键词，比如输入led就能看到各种封装。拖拽放置、点击引脚拉线，操作逻辑跟画图软件差不多。连线的时候注意颜色，红色一般是电源正极、黑色是地，养成习惯后面看图不懵。画完面包板视图想转原理图，点一下顶部那个原理图标签，软件会自动帮你生成对应的符号图，虽然有时候引脚对应关系要手动调一下，但省了大部分功夫。我第一次用的时候不知道有自动生成，傻乎乎重新画了一遍，现在想想挺亏的。
导出和分享，这步别忽略

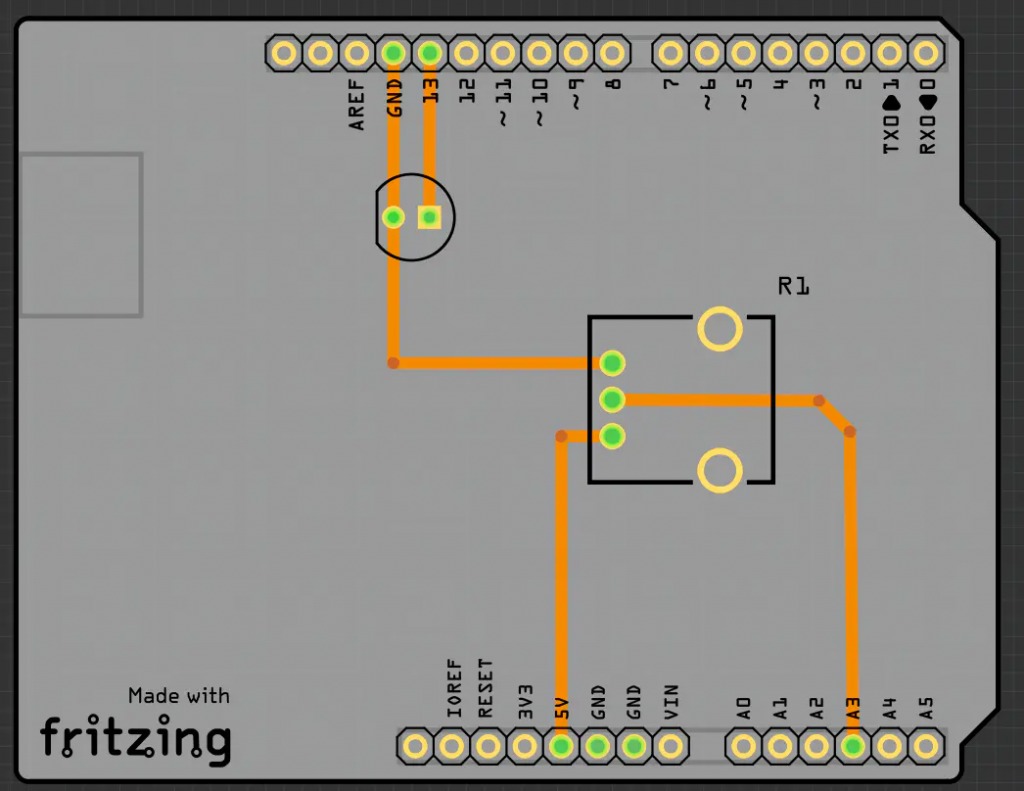

画完总得导出来用。文件菜单里能导出图片，PNG、SVG都行，放文档里清晰度够。要是想做板子，PCB视图里可以导出Gerber文件给厂家打样。Fritzing for Mac 开源电子电路原型设计软件还支持导出分享文件，别人用同款软件能直接打开你的项目继续改，团队协作挺方便。这里提醒一句，导出图片时分辨率选高一点，默认那个尺寸放大了会糊，我第一次交作业就吃了这个亏，被老师点名说图看不清。
用久了发现的几个小毛病
说点实在的缺点。元件库虽然全，但有些冷门芯片找不到，得自己建元件，建元件的过程稍微有点繁琐。软件更新不算勤快，偶尔在大版本macOS上会有点小卡顿，重启一下基本能解决。还有就是中文资料偏少，遇到问题多半得去英文论坛翻帖子。不过考虑到它免费开源这个前提，这些都能接受。我现在的用法是简单原型用它画，复杂一点的再换专业EDA，各司其职。
给新手的几句实在话
如果你是第一次接触电路设计，别一上来就啃专业软件，先用Fritzing for Mac 开源电子电路原型设计软件把面包板视图玩熟，理解元件怎么连、电流怎么走，建立直观感觉。画图的时候多存盘，这软件偶尔会抽风。遇到找不到的元件先去社区搜搜，很多人分享过自制元件库。最后，画完的图别只存本地，导出一份图片备份，免得项目文件哪天打不开干着急。工具是死的，思路是活的，先把简单电路画明白，后面再进阶就顺了。
